AL und ALP | Stieber Clutch

Bauarten AL und ALP sind Klemmrollenfreiläufe. Es sind gelagerte Grundeinheiten mit zwei Kugellagern der Reihe 160.. Standardmäßig muss eine Ölschmierung vorgesehen werden. Vorzugsweise werden diese Freiläufe im Gehäuse eingebaut, wo bereits Schmierung und Abdichtung vorhanden sind.

Im Regelfall werden die Freiläufe AL und ALP mit Standardflanschen eingebaut, die das Drehmoment übertragen und die mit Dichtungen sowie Ölschrauben versehen sind. Die Flansche werden paarweise verwendet; entsprechende Kombinationen werden auf den nächsten Seiten dargestellt. Der Außenring der Bauart AL ist geschliffen und zur Aufnahme von Übertragungselementen mit einer Bohrungspassung H7* geeignet.

Die Drehmomentübertragung erfolgt durch Schrauben. Das gleiche gilt für die Bauart ALP; diese weist jedoch zur Drehmomentübertragung am Außendurchmesser eine Passfedernut auf. Mit jedem Teil werden zwei Flachdichtungen geliefert, die zwischen dem Außenring und den Flanschen einzubauen sind.

*Diese Daten beziehen sich auf die Angaben in unten angefügtem Produktdatenblatt (Seite 2).

Produktdatenblätter

  • p-7426-sc-de-a4_al
Auf das untenstehende Bild klicken, um PDF herunterzuladen. Literatur-Druckversion bestellen Hier klicken.

Produktkatalog

  • p-7426-sc-de-a4

Servicehandbuch

  • p-8382-sc-de-a4

Literatur zum Thema

  • p-1723-15
  • p-7694-sc-de-a4

Produktneuheiten

Produktauswahl

Stieber
Hatschekstraße 36
69126 Heidelberg - Germany
Phone: +49 6221 3047-0
Fax: +49 6221 3047-31
Email: sales@stieber.de
www.stieber.de

Stieber
Dieselstraße 14
85748 Garching
Phone: +49 8932 901 0
Email: sales@stieber.de
www.stieber.de

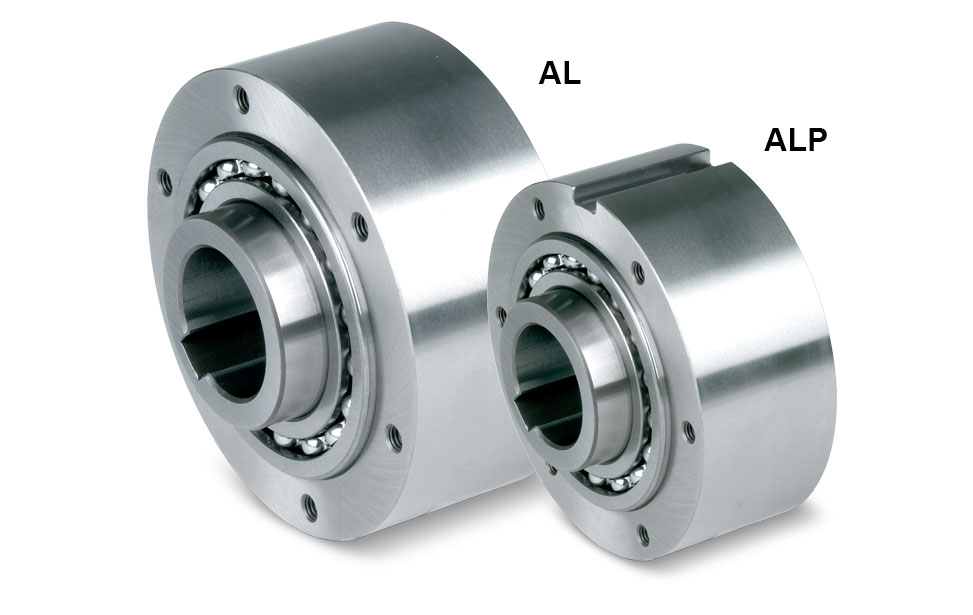

Bauarten AL und ALP

3D-Modell herunterladen
