RIZ..ELG2 | Stieber Clutch

Die Bauart RIZ..ELG2 ist ein fliehkraftabhebender Klemmkörperfreilauf bei drehendem Innenring. Nur dieser Ring ist für die Überholbewegung geeignet. Der Freilauf ist gelagert und wird als Überholkupplung in Hilfs- oder Starterantrieben eingesetzt. In diesen Fällen ist die Überholdrehzahl hoch und die Mitnahmedrehzahl gering. Die in den zugehörigen Tabellen angegebenen Werte dürfen nicht überschritten werden (s. unten angefügtes Produktdatenblatt, Seite 2).

Es wird eine RIZ-Grundeinheit (siehe RIZ für weitere Informationen) mit einer elastischen Kupplung EL.. und einem G2-Deckel kombiniert. Dieser Kupplungstyp ist geeignet für Anwendungen mit hohen Drehschwingungen und zum Ausgleich von Einbaufehlern ohne übermäßige Erhöhung der Lagerbelastung.

Der Innenring muss überholen und wird deshalb mit der getriebenen Welle verbunden. Bei Bestellung der kompletten Einheit erfolgt die Lieferung mit einer Fettfüllung. Der Einbau kann sowohl horizontal als auch vertikal erfolgen.

Produktdatenblätter

  • p-7426-sc-de-a4_riz-elg2
Auf das untenstehende Bild klicken, um PDF herunterzuladen. Literatur-Druckversion bestellen Hier klicken.

Produktkatalog

  • p-7426-sc-de-a4

Servicehandbuch

  • p-7881-sc-de-a4

Literatur zum Thema

  • p-1723-15
  • p-7694-sc-de-a4

Produktneuheiten

Produktauswahl

Stieber
Hatschekstraße 36
69126 Heidelberg - Germany
Phone: +49 6221 3047-0
Fax: +49 6221 3047-31
Email: sales@stieber.de
www.stieber.de

Stieber
Dieselstraße 14
85748 Garching
Phone: +49 8932 901 0
Email: sales@stieber.de
www.stieber.de

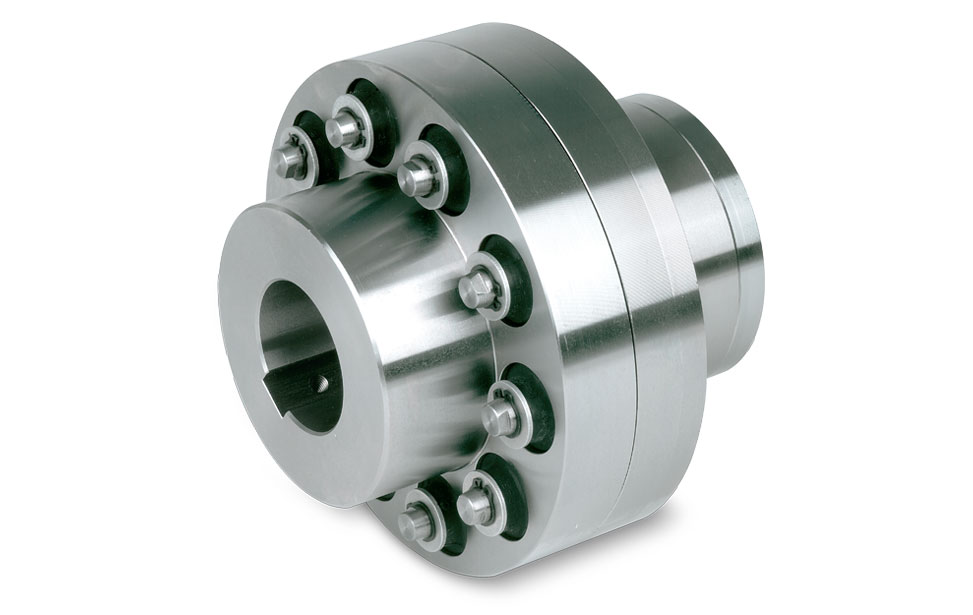

Bauart RIZELG2
