NF | Stieber Clutch

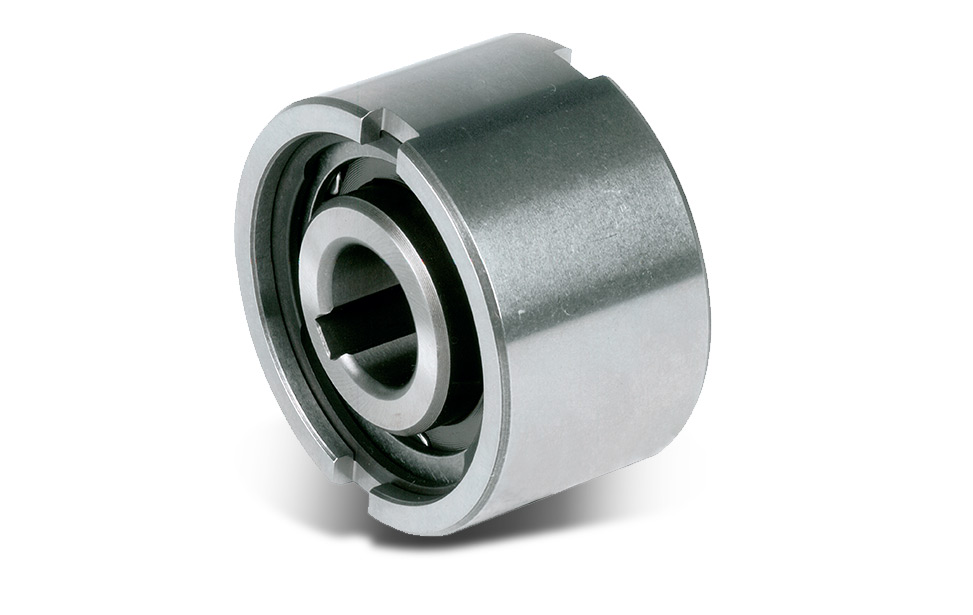

Die Bauart NF ist ein ungelagerter Rollenfreilauf. Auf eine einwandfreie Lagerung, Schmierung und Abdichtung des Freilaufes ist zu achten.

Der Nennaußendurchmesser des Freilaufes entspricht den Abmessungen einiger Standardkugellager-Reihen. Der typische Einbau dieses Freilaufs erfolgt direkt neben einem solchen Lager, das die gleiche Einbautoleranz aufweist (siehe hierzu das Beispiel auf dem Datenblatt unten, Seite 2). Der Außendurchmesser des Außenringes hat die Toleranz n6*, die Passung der Aufnahmebohrung sollte die Toleranz H7* aufweisen. Zusätzlich befinden sich an den Stirnseiten des Außenringes Nuten zur Übertragung des Drehmomentes.

Auf die stirnseitigen Nuten kann verzichtet werden, wenn das Gehäuse mit der Toleranz K6* ausgeführt ist. Das Gehäuse muss formstabil sein, um eine gute Abstützung des Außenringes zu gewährleisten.

*Diese Daten beziehen sich auf die Angaben in unten angefügtem Produktdatenblatt (Seite 2).

Produktdatenblätter

  • p-7426-sc-de-a4_nf
Auf das untenstehende Bild klicken, um PDF herunterzuladen. Literatur-Druckversion bestellen Hier klicken.

Produktkatalog

  • p-7426-sc-de-a4

Servicehandbuch

  • p-7879-sc-de-a4

Literatur zum Thema

  • p-1723-15
  • p-7694-sc-de-a4
