DC | Stieber Clutch

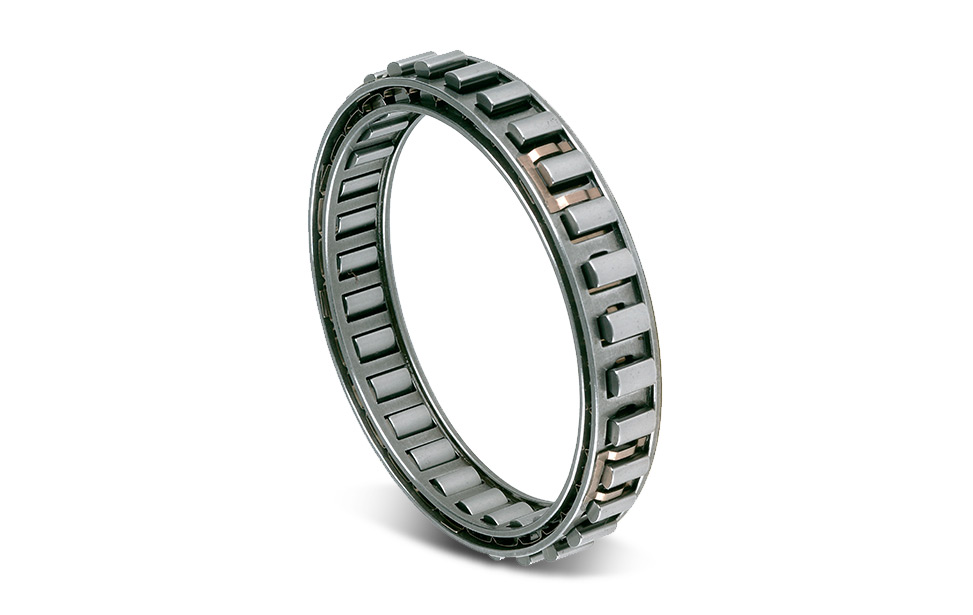

Die Bauart DC ist ein Klemmkörperkäfigfreilauf ohne Innen- und Außenring. Der Einbau erfolgt zwischen zwei konzentrischen Laufbahnen oder Ringen, die zueinander gelagert werden müssen. Schmierung und Abdichtung sind vorzusehen. DC-Freiläufe der Ausführung- N sind für alle in der Antriebstechnik üblichen Schmiermittel geeignet.

Das Maß »e*« muss beachtet werden. Innerhalb dieses Einbaumasses dürfen keine Einstiche oder Kanten vorhanden sein. Diese könnten die einwandfreie Funktion beeinflussen.

Als Laufbahnen können auch einsatzgehärtete Wellen oder Bohrungen in Gehäusen vorgesehen werden, wenn folgende Daten beachtet werden:

Oberflächenhärte der fertigen Teile HRC 60 bis 62 bei einer Einsatztiefe von mindestens 0,6 mm, Kernhärte HRC 35 bis 45. Die Oberflächenrauhigkeit Rz 6,3 darf nicht überschritten werden. Die maximale Konizität zwischen den Klemmbahnen beträgt 0,007 mm auf 25 mm Länge.

*Diese Daten beziehen sich auf die Angaben in unten angefügtem Produktdatenblatt (Seite 2).

Produktdatenblätter

  • p-7426-sc-de-a4_dc
Auf das untenstehende Bild klicken, um PDF herunterzuladen. Literatur-Druckversion bestellen Hier klicken.

Produktkatalog

  • p-7426-sc-de-a4

Servicehandbuch

  • p-7870-sc-de-a4

Literatur zum Thema

  • p-1723-15
  • p-7694-sc-de-a4
