ASNU | Stieber Clutch

Die Bauart ASNU ist ein ungelagerter Rollenfreilauf. Auf eine einwandfreie Lagerung, Schmierung und Abdichtung des Freilaufes ist zu achten.

Das Nennmaß des Außendurchmessers entspricht den Abmessungen der Kugellagerreihe 63. Der typische Einbau dieses Freilaufs ist direkt neben einem solchen Lager. Für das Lager und den Freilauf sind die gleichen Einbautoleranzen vorzusehen.

Der Außendurchmesser des Außenringes hat die Toleranz n6*, die Passung der Aufnahmebohrung sollte die Toleranz H7* aufweisen. Zusätzlich befinden sich an den Stirnseiten des Außenringes Nuten zur Übertragung des Drehmomentes. Auf die stirnseitigen Nuten kann verzichtet werden, wenn das Gehäuse mit der Toleranz K6* ausgeführt ist. Das Gehäuse muss formstabil sein, um eine gute Abstützung des Außenringes zu gewährleisten.

Das Axialspiel des Freilaufs erlaubt es, die beiden Ringe nach jeder Seite um das Maß S/2* zu verschieben.

*Diese Daten beziehen sich auf die Angaben in unten angefügtem Produktdatenblatt (Seite 2).

Produktdatenblätter

  • p-7426-sc-de-a4_asnu
Auf das untenstehende Bild klicken, um PDF herunterzuladen. Literatur-Druckversion bestellen Hier klicken.

Produktkatalog

  • p-7426-sc-de-a4

Servicehandbuch

  • p-7865-sc-de-a4

Literatur zum Thema

  • p-1723-15
  • p-7694-sc-de-a4

Produktneuheiten

Produktauswahl

Stieber
Hatschekstraße 36
69126 Heidelberg - Germany
Phone: +49 6221 3047-0
Fax: +49 6221 3047-31
Email: sales@stieber.de
www.stieber.de

Stieber
Dieselstraße 14
85748 Garching
Phone: +49 8932 901 0
Email: sales@stieber.de
www.stieber.de

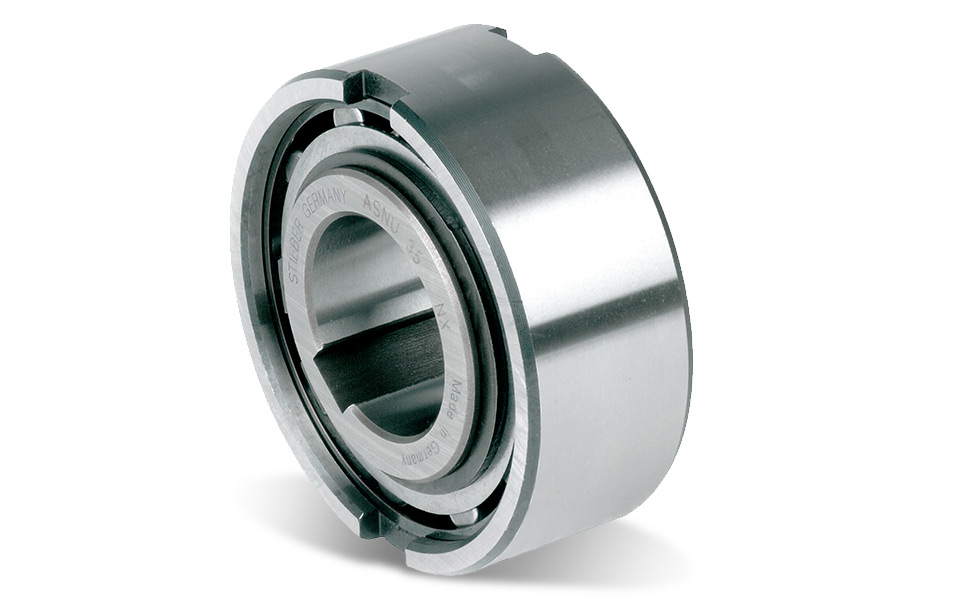

Bauart ASNU
