Stieber CSK Backstopping Clutch for Step-Driven Transport Device

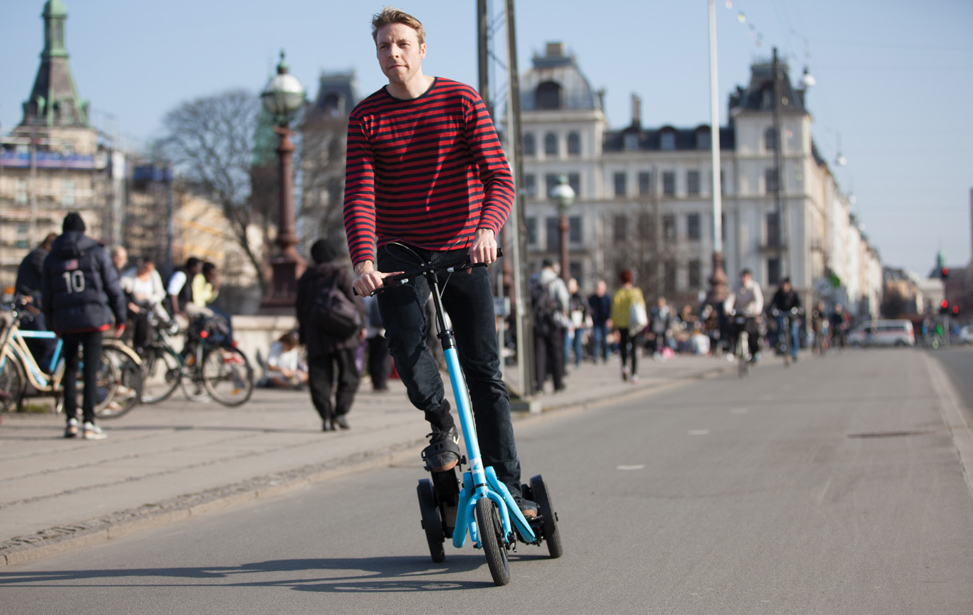

Me-Mover, eine Unternehmergesellschaft aus Dänemark, benötigte eine kompakte Kupplungslösung für ihr Transportgerät mit revolutionärem, neuartigem Tretantrieb. Das Me-Mover-Fahrzeug ist für den Nutzer eine spaßbringende, aktive und belebende Möglichkeit, an sein Ziel zu gelangen. Das Gerät eignet sich hervorragend für die Nutzung in der Stadt, kann einfach zusammengeklappt und so im Bus, Zug oder Auto transportiert werden.

Die Fahrer nutzen eine Trittbewegung, also eine oszillierende Bewegung des Pedals (auf/ab) anstelle einer rotierenden Bewegung. Die Kraft wird von den Pedalen an einen weiteren oszillierenden Mechanismus übertragen, der wiederum mit einem rotierenden Antriebsrad verbunden ist. Das Antriebsrad dreht sich nur in eine Richtung, so dass ein Freilauf notwendig ist, um das Getriebe und das Antriebsrad zu verbinden – genau wie bei einem Fahrrad. Der Unterschied zwischen dem Freilauf am Me-Mover und dem Freilauf an einem Fahrrad ist, dass sich das Fahrrad nur gelegentlich im Leerlauf befindet, während am Me-Mover ständig zwischen Leerlauf und Feststellung gewechselt wird (manchmal bis zu 100 Zyklen pro Minute). Diese Tatsache stellt extrem hohe Ansprüche an den Freilauf.

Das Me-Mover-Team setzte zu Beginn auf relativ günstige, importierte Kupplungen. Es fiel aber schnell auf, dass diese Einheiten eine sehr kurze Lebensdauer und ein hohes Innenwiderstandsniveau hatten.

Letztendlich fiel die Wahl auf die kompakte CSK30 PP-Freilaufkupplung von Stieber, die eine lange Standzeit und ein hervorragendes Verschleißverhalten bei allen Wetter- und Umweltbedingungen bietet. Die CSK30 PP ermöglicht ein umgehendes Arretieren/Einkuppeln, wenn die Kupplung von Leerlauf auf Einkuppeln umschaltet. Alle CSK-Kupplungen verfügen über ultraharte Formchrome®-Klemmkörper, die für eine besonders lange Nutzungsdauer und eine maximale Verschleißfestigkeit sorgen und die Wartungskosten senken. Für diese Anwendung ist ein spezielles Tieftemperaturfett vorgegeben.

Highlights

  • 180 Nm Drehmomentkapazität
  • Klemmkörper- Freilaufkupplung
  • Passfedernut im Innen- und Außenring
  • Max. Überholdrehzahl 4200 U/min
  • Formchrome®- Klemmkörper für eine lange Lebensdauer
